低价不低质 1299元HD6850实战DX11游戏

双敏无极2HD6850白金版显卡评测

    2010年10月22日，AMD再一次改变一切，正式向全球发布了面向中端级市场的HD6850/HD6870系列显卡，以反击竞争对手的Fermi军团。各大显卡厂商陆续推出了自家基于HD6800系列核心的新产品，国内著名显卡厂商双敏也顺势推出了自己的HD6800系列产品，今天来到我们中关村在线评测室的是双敏 无极2 HD6850 DDR5白金版显卡。面对GTX460长时间的市场霸占力，此番A卡出击是否能够得以全面胜利？我们拭目以待。

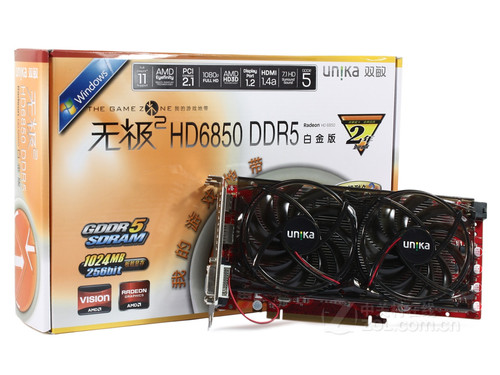

双敏 无极2 HD6850 DDR5白金版包装及显卡

    首先让我们快速浏览下，这款双敏无极2 HD6850 DDR5白金版显卡将给我们带来哪些新的改变：

    1、第2代DX11，带来1.5倍DirectX11性能提升；

    2、低碳变频节能，待机功耗低至15W，满载仅110W；

    3、单卡多屏显示，配合DisplayPort1.2接口组多屏更简易、更经济；

    4、UVD3.0 和HDMI1.4实现3D电视及投影机蓝光3D；

    5、超耐久2X散热技术 = 双9CM超大尺寸风扇 + PWM自动控转技术 + 不积灰风扇设计 + 2D/3D低碳变频 + 双滚珠轴承；

    我想这些创新，足以让各位玩家欣喜若狂。下面就让我们来详细的认知这款双敏无极2 HD6850 DDR5白金版显卡吧。首先让我们先回顾下HD6000新架构给我们带来哪些重要的新改进与新变化：

   ● HD6000核心架构改进之增加线程控制器

    AMD在R520时代ATI开始引入UTDP(Ultra Threaded Dispatch Processor)单元，UTDP为不同的shader类型提供了专门的命令队列窗口，这些窗口内塞满了等待执行的线程，每个线程都是若干条对输入数据处理的指令。UTDP属于GPU前端逻辑。Ultra-Threaded Dispatch Processor，也被译为超级线程分配器，如字面意思，负责GPU全局线程分配，既然是“全局”，就应该一个GPU只有一个，但HD6000系列有两个，每个都只负责各自7组SIMD Core的线程分配。

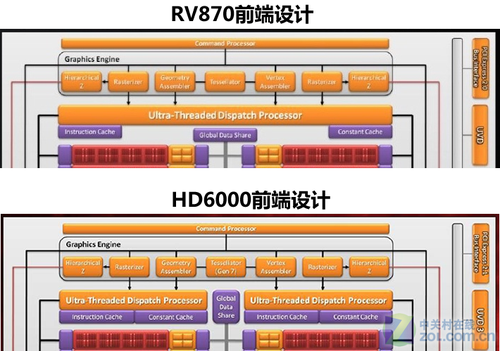

RV870与HD6000前端设计

    本次Barts在核心架构上的变化主要有三点：

    1、Tessellator数量仍为1组，但是为增强型的Tessllator Gen7。
    2、线程控制器由Cypress的一组变为Barts现在的两组。
    3、UVD引擎升级至第三代，提供了更多功能及格式的图形核心计算模式。

    其中线程控制器分为两组，是HD6800系列Barts核心性能提升的主要因素，两组线程控制器同时工作能够更有效的发挥流处理器的并行计算能力。这一改革让HD6000拥有更丰富的指令缓存和发射端资源，虽然两个UTDP单元还是采用抢占式资源分配模式，但是面对庞大的流处理器阵列时效果会比一个UTDP单元好很多。

    ● 17亿晶体管构建千元利器Barts

    Barts核心目前将服役于Radeon HD 6870和Radeon HD 6850两款产品中，二者依然根据传统的屏蔽硬件规格划分档次，这样的做法是目前最为成熟的产品设计，不仅能够扩大产品线同时能够提高核心良品率。

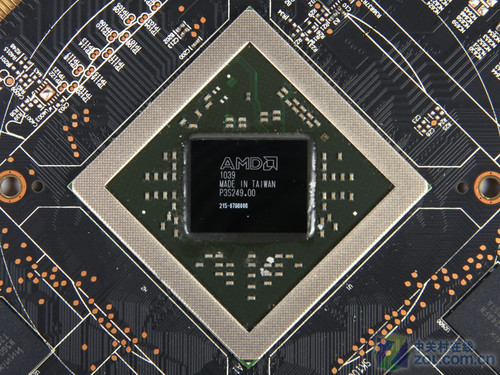

用于Radeon HD 6850的Barts核心

    用于Radeon HD 6850的Barts核心同样采用台积电使用40nm工艺制造，由17亿晶体管构成，在硬件规格上它的核心规格缩减为960个流处理器、32个光栅单元、48个纹理单元及256bit显存控制器。

    Radeon HD 6850的核心、显存默认频率为775MHz/4000MHz，相对Radeon HD 6870逊色不少，不过这样做的目的是来开600元价差带来的性能差。不过聪明的消费者肯定不会被频率所困扰，因为AMD 40nm制程核心的超频性能非常出色。
