将作为与Intel高端PK之用的AM2+新平台处理器K10处理器出现了，与AM2接口都是相同排列的940针，这样子对AM2/AM2+顺利过渡比较有好处，然而市场上兼容AM2+/AM2接口CPU的主板并不是很多，之前映泰便率先推出两款确定兼容AM2+的TForce系列MCP65主板，即TF560-A2+和TF520-A2+。而现在映泰的AM2+阵容再度扩张，一款拥有N卡SLI功能的nForce570 LT主板上市了，该主板不但能够兼容AM2+接口的处理器和PCI-E双8X支持SLI模式，而且一改MCP55系列芯片组高温的弊端，使用户改造北桥的难度大大降低了，这不得不说是映泰努力的见证，TF570 SLI-A2+到来了。
映泰TForce系列主板的特色大家早已耳熟能详，优秀的用料和做工保证了TForce主板的稳定；强大的BIOS及超频辅助功能保证了TForce主板的超频性能。而TF570 SLI-A2+又添加了双N卡SLI和主板芯片优化配置改造，凸显了映泰主板人性化的设计理念。
主板基于海蓝色PCB，全尺寸ATX板型设计。主板采用的是nForce570LT SLI单芯片设计，MCP65系列的MCP65P芯片，发热量低是这个系列的最大特点之一，TF570 SLI-A2+能够支持Scoket AM2 Athlon64 X2/Athlon64/Sempron处理器，并且向上兼容AM2+接口的处理器。

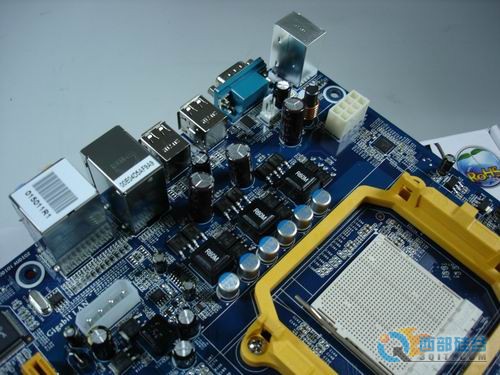

供电方面，主板采用了强大的三相供电设计，虽然是一款中高端产品，但是用料上也不遗余力，采用固态电容，搭配全封闭防磁电感以及每相二上二下共四颗mos管，保证了主板稳定运行所需要的强劲而纯净的电源。

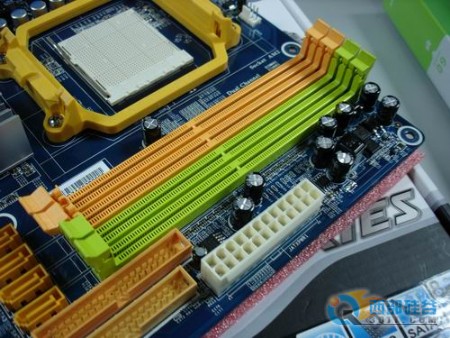

内存方面，主板提供了四个内存插槽，最高支持8GB的双通道DDR2 800/667内存，并且采用了开关供电电路设计，保证大容量内存的稳定使用。

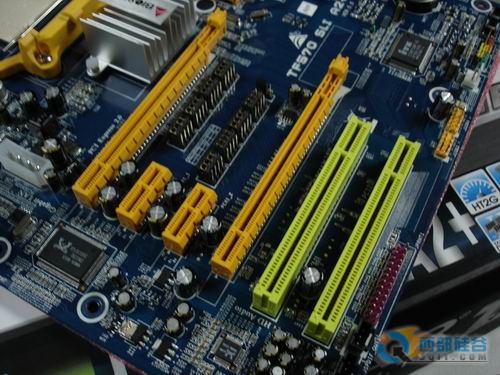

扩展方面，TF570 SLI-A2+提供了2条PCI-E X16独立显卡插槽，组建SLI后的实际速度为PCIEX8，而中间为两条PCI-E1X速度，另外还提供了2条PCI插槽；TF570 SLI-A2+的扩展性能可谓非常完整。

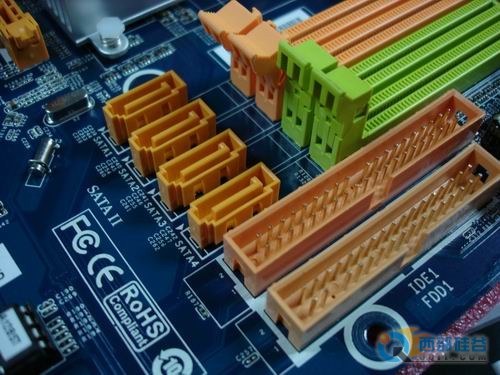

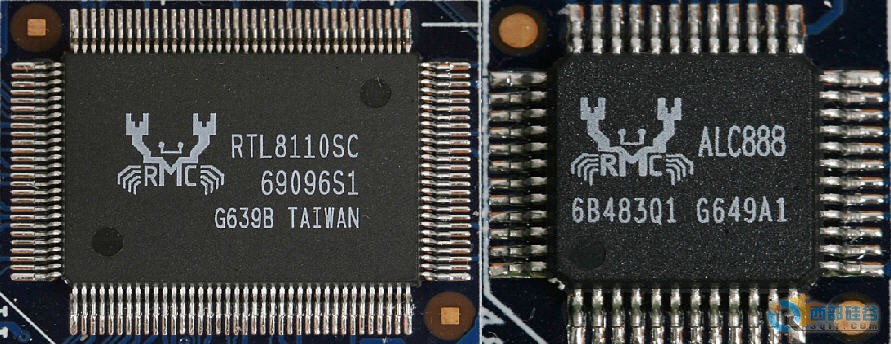

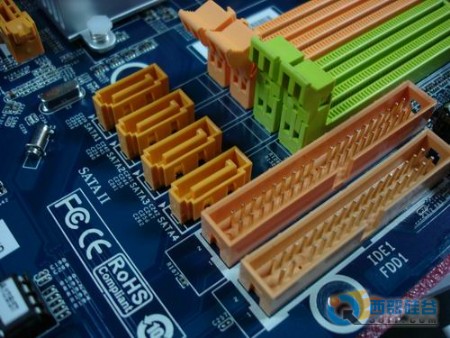

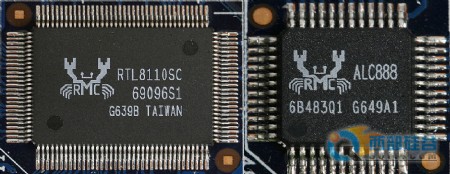

存储接口方面，提供四个SATA II接口，支持3GB/S的传输速度，并支持SATA RAID功能，可满足要求比较高的朋友，另外还有一个IDE接口，方便接驳老设备。主板板载RTL8110SC硬网卡，能够提供千兆的数据交换速度;主板还集成了ALC888 HD高保真音频解码芯片，可支持192KHz/32bit音频以及8声道音效

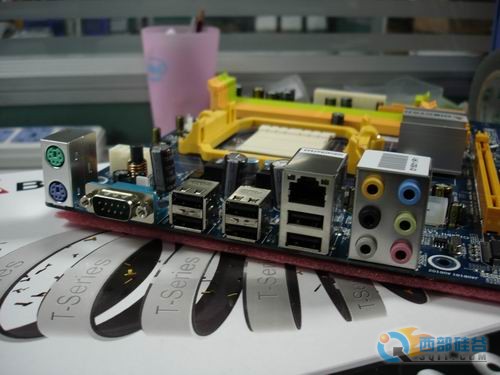

主板I/O接口方面，提供了6组USB2.0接口，一个千兆网卡接口，7.1声道音频接口，PS/2键鼠接口，一个COM接口，接口设计突出USB设备优先的方针，十分的理性。
我们可以看出，经过重新设计的TF570 SLI A2+不仅芯片更为先进，整板设计上也突出了映泰三位一体全新的超频设计理念，主芯片组位置能够更好的加强高端X2超频，也为DIY对芯片组散热提供了便利。映泰这款TF570 SLI-A2+整体用料水平都保持了TForce的水准，现在只需要799元，延续着映泰的品牌风格，适合用来搭配AMD黑盒处理器等中高端双核处理器以及K10等处理器。
