大发现,六七系芯片组仅B75支持原生PCI_三秦IT网_

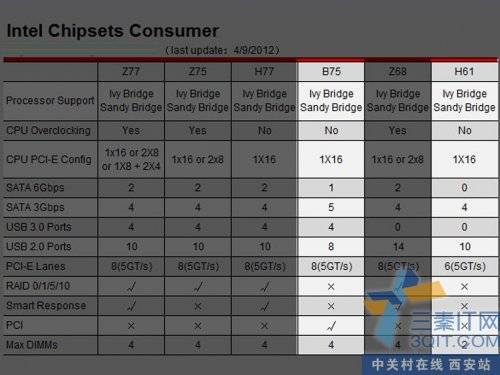

自从1993年正式面世以来，PCI总线已经度过了19年的岁月, 不过在上一代6系列芯片组的身上,诸如H61、P67、H67都不支持原生PCI插槽的功能， 6系列芯片组自从2010年上市已来，P67、H67、Z68渐渐的退出历史舞台了，现在只剩下低端入门级H61了，七系列芯片组主板在大卖热卖，Z77、H77、Z75等芯片组主板都不支持原生PCI插槽，仅B75芯片组支持原生PCI插槽，奇怪的是6系列芯片组主板都不支持原生PCI插槽，为什么7系列芯片组B75芯片又原生支持PCI呢？

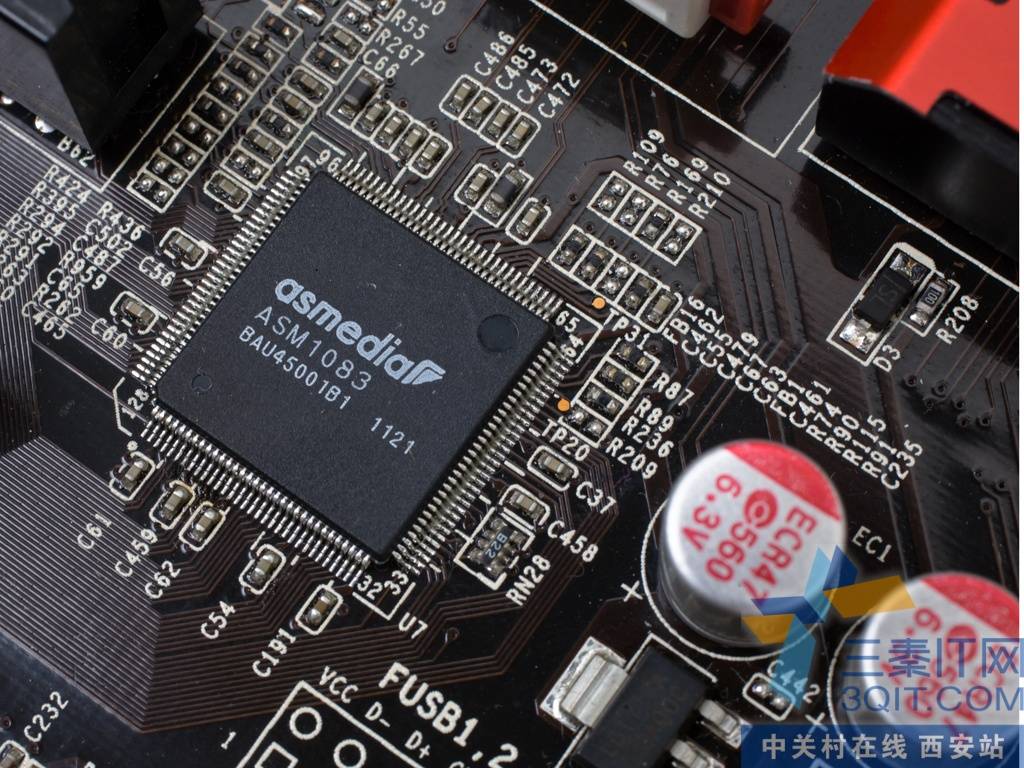

为什么我们在某些厂家的主板上看到Z77主板有PCI插槽呢？原因是加了第三方芯片ASMEDIA的ASM1083 PCI带宽转换芯片。ASMEDIA的ASM1083 PCI带宽转换芯片使得Z77没有原生支持PCI设备得到支持。Asmedia ASM1083芯片，可把PCI-E带宽转接为PCI插槽所用，从而实现对PCI的支持。

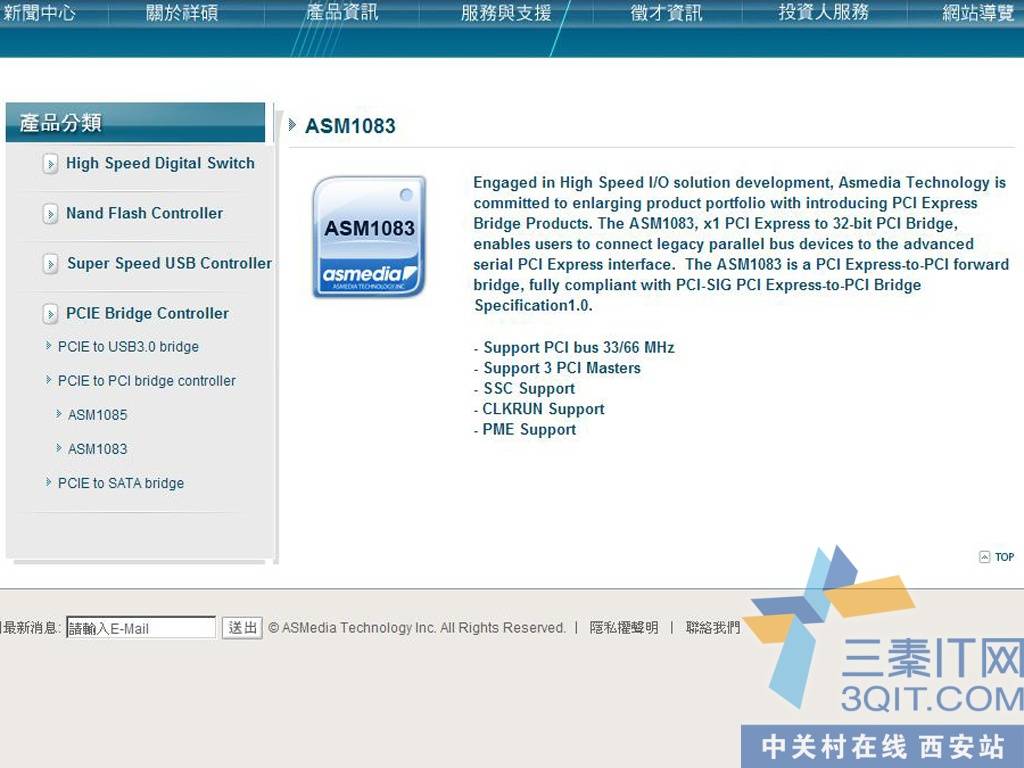

到祥硕的官网上看看ASM1083 芯片有些什么功能呢?
- Support PCI bus 33/66 MHz(支持33/66 MHz PCI 总线)
- Support 3 PCI Masters(支持3个PCI插槽)
- SSC Support
- CLKRUN Support
- PME Support

　PCI插槽是基于PCI局部总线(Peripheral Component Interconnection，周边元件扩展接口)的扩展插槽，其颜色一般为乳白色(根据各个主板厂商的设计，颜色都不一样)，一般位于主板的最下方，即显卡PCI EXPRESS插槽的最下方。其位宽为32位或64位，工作频率为33MHz,最大数据传输率为133MB/sec(32位)和266MB/sec(64位)。可插接PCI显卡、PCI声卡、PCI网卡、PCI内置Modem、PCI内置ADSL Modem、PCI USB2.0卡、PCI IEEE1394卡、PCI IDE接口卡、PCI RAID卡、PCI电视卡、PCI视频采集卡以及其它种类繁多的扩展卡。PCI插槽是主板的一种扩展插槽，通过插接不同的扩展卡可以获得目前电脑能实现的几乎所有功能，是名副其实的“万用”扩展插槽。接插上述各种卡这是在'远古时代'了,现在主板所接的显卡都是PCI EXPRESS3.0的显卡了，网卡声卡也都是PCI EXPRESS接口的了，那么这个PCI插槽还有哪些用途呢？

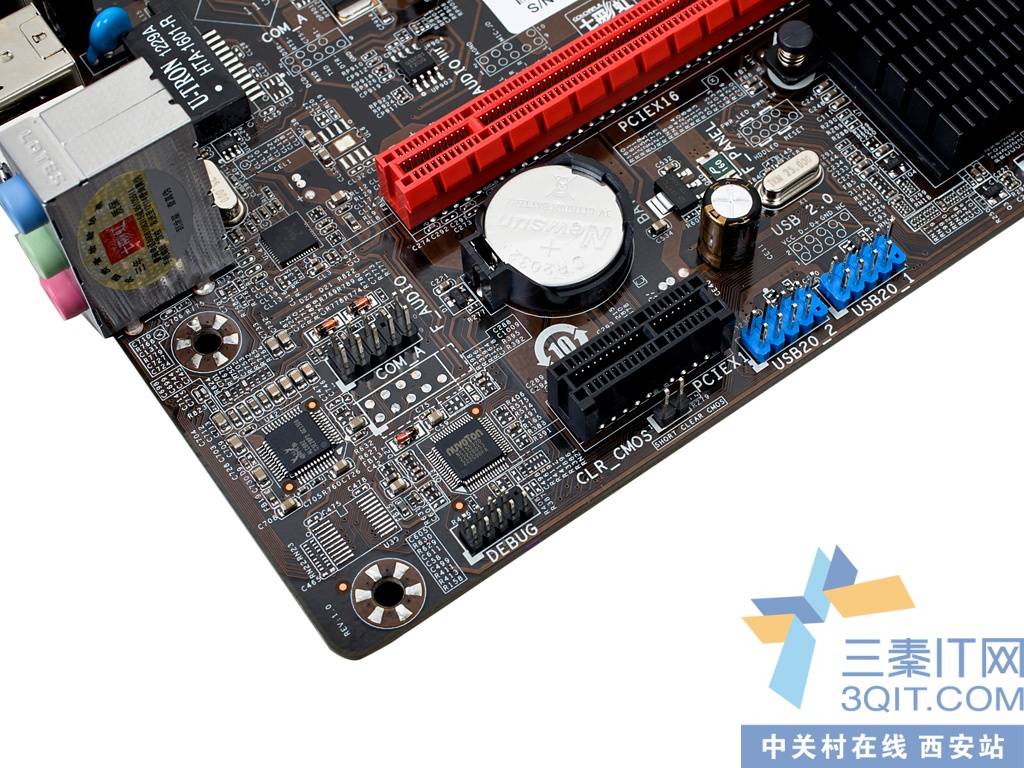

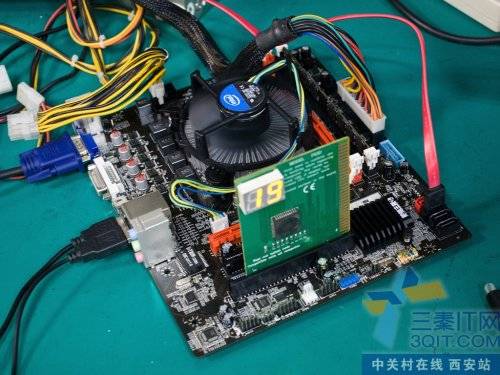

上图为战斧B75K主板的PCI插槽接插DEBUG诊断卡，什么叫DEBUG诊断卡呢？就是诊断电脑故障的，对于维修人员，FAE人员，电脑城里的装机人员来说是很有用的，电脑坏了，仅凭一双慧眼是判断不出来的，有了这个就知道电脑的那个DIY配件坏了，看来这个PCI插槽还是很有用的哦，呵呵!上代H61芯片组主板没有PCI插槽，研发人员为了方便接DEBUG诊断卡，做了一个DEBUG的插针连接头，这个是用来转接DEBUG诊断卡的。

为什么英特尔在七系列芯片组B75中悄悄支持原生PCI功能了，我想第一个是为主板厂商减轻了成本,减少了几十元钱的费用,让B75变得更有竞争力, 其次,我们还是离不开PCI设备,比如很多年前的PCI声卡,网卡, 电视卡,采集卡等等, 这些设备又没坏, 依然可以使用在主板的PCI插槽上，我2005年时买的PCI电视卡，现在还在我的H61主板上用着呢，第三, 相比需要外加第三方芯片的设计，原生PCI工作起来更稳定、性能也更高。
