IGP为何用五相供电？ 黑潮780G大揭秘

●如何辨别相性供电相数

　　用户辨认主板的供电相数目前来看还并不标准，大多数人都是根据CPU供电部分的电感线圈数量来进行判别：比如有四个电感线圈就认定为四相供电设计、有六个电感线圈就被认定为六相供电设计。其实这样判断依然是不全面的。

　　首先电感线圈是可以并联的，也就是说我们可以让每一相的电流由两个电感线圈所构成的两个准一相来平均承担，这样的好处是不言而喻的，那就是可以让准两相（真一相）能够实现真两相的分流效果，因此在电流承载分流的效果上也是这样的一相其实是等效于两相的。下面就是一块准十二相供电的主板：

　　接着就要谈到AMD方面K10处理器的芯片组了，这也和本文的主角有着很紧密的联系，之前我们说黑潮BA-200主板采用五相供电的说法依然是有失偏颇的，准确地来说它应该是4+1相的供电设计，其中四相为CPU提供供电，而另外一相则为K10处理器中的内存控制器提供供电。

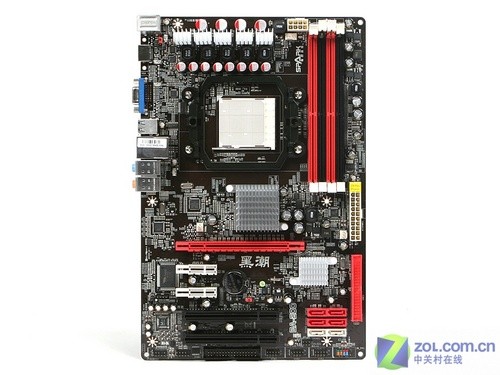

采用了4+1式五相供电设计的黑潮BA-200

　　需要提出的是，目前市面上绝大多数的780G主板都仅仅采用了3+1甚至2+1的供电设计，按照我们之前对供电相数的解析，3+1和2+1的供电绝对无法承受四核心处理器带来的高功耗，同样也无法承受超频之后大幅提升的供电负载。而黑潮主板采用的4+1式五相供电的设计则不会有这方面的问题。

BA-200的散热片不是贴上去的 而是焊接的

　　显然，从前面供电的特写图中就可以看到有一颗1R2M的电感线圈和其他电感都不一样，而这一相就是我们之前所说的“4+1”中的“1”，它是专门为K10架构处理器中的内置内存控制器所设计的。而本来多相数就会令MOSFET部分的温度降低，而在MOS上焊接散热片更将热度散开，而散热片采用焊接而非贴片，能够让散热效率提升，更重要的是它们就不会因为主板形变而产生接触不佳从而影响散热，在细节处理上相当不错。
