这个“＋”号很强劲：AMD从2006年中旬将先前的Socket 754、Socket 939和Socket 940三个接口统一到了Socket AM2的940接口下，正式开始支持DDR2内存规范，同时在处理器功耗上有着进一步的下降，但随着Intel 酷睿2双核的异军突起，迫使AM2全线处于被动，为了扭转被动局面，AM2+紧急出动。
AMD计划在2007年第三季度推出全新核心的64位双核处理器Phonem，新核心采用Socket AM2+架构，针脚跟现行AM2完全一样。新AM2+平台在Hyper Transport上从原来AM2的HT2.0上升到HT3.0，总线频率从1.4GHz提升到2.6GHz；带宽更是从11.2GB/s扩展到了20.8GB/s，进一步缩短芯片间的通信时间，整体性能在AM2基础上进了一大步。
映泰 TF560-A2+主板先行一步：为了支援将要到来的AM2+平台扩展开辟了一条宽广的道路。NV也适时推出新一代的MCP65GT芯片组，映泰在第一时间就推出了这款支持AM2、AM2+双平台的MCP65GT的T系列超频版映泰 TF560-A2+主板。它也顺其自然的成为了目前市场上首款支持未来AM2+处理器的超频主板。

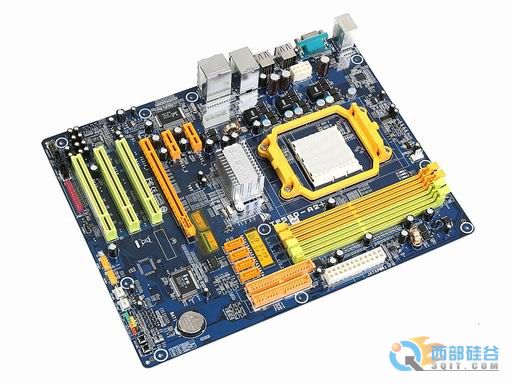

映泰TF560-A2+主板仍然采用的是大家所熟悉的TForce系列惯用的ATX版型蓝色PCB设计，布局和先前的TF520有几分相似，同样属于T系列。主板采用的是nForce560(MCP65GT)芯片组，支持下一代K10 AM2+处理器和目前AM2接口的Sempron、Athlon 64、Athlon 64 X2、Athlon 64 FX处理器。

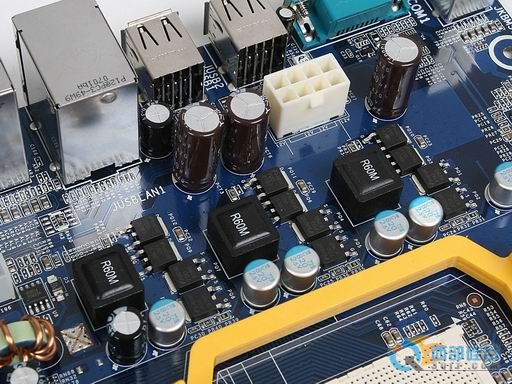

主板采用主流三相供电设计，大量的固态电容和全封闭电感，并且每相配备MOS管数为2+2，即单相双路控制技术，从而可以达到普通六相供电的效果，该技术在超频时更有妙用，这已经在MCP68超频板TF7025-M2主板上得到了印证。

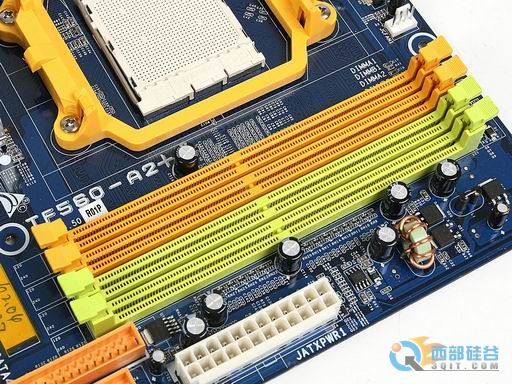

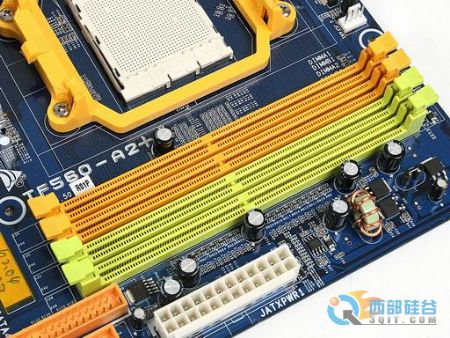

主板提供4个DIMM插槽，每个DIMM插槽支持256/512MB & 1GB/2GB DDR2，最大容量为8GB，双通道DDR2内存模组，支持DDR2 533/667/800，不支持Registered DIMM和ECC DIMM。

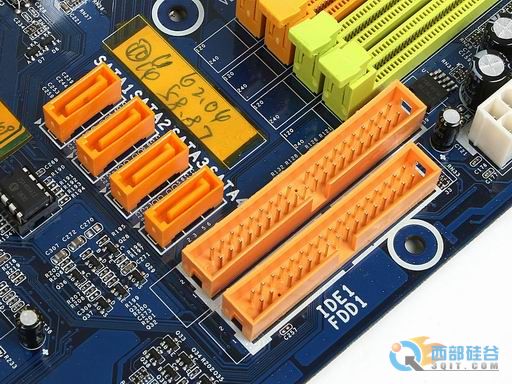

主板整合IDE控制器，提供1个IDE接口，支持Ultra DMA 33/66/100/133总线控制模式，支持PIO模式0~4。整合串行ATA控制器，提供4个SATAII接口，数据传输达3Gb/s，符合SATA Version 2.0规范。并且还具有独立的开关/重启按钮。

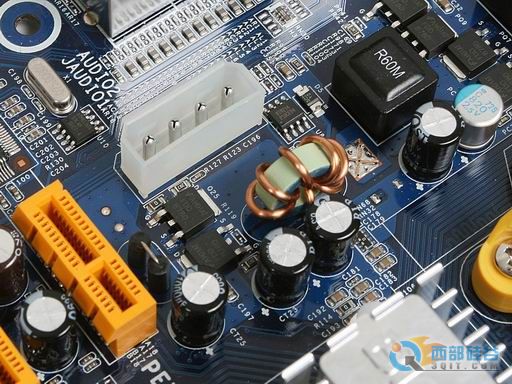

主板提供1条PCI-E X16显卡插槽，2条PCI-E X1和3条PCI插槽。而且考虑到现在高端显卡降价跳水，性价比颇高而对供电要求急速提升的因素，TF560-A2+主板加强了扩展插槽的供电系统。通过上图便可清晰看到由外接4PIN供电，多颗滤波电容、扼流线圈和MOS管组成的扎实的扩展槽供电系统，您大可放心的选用现今最高端的显卡。

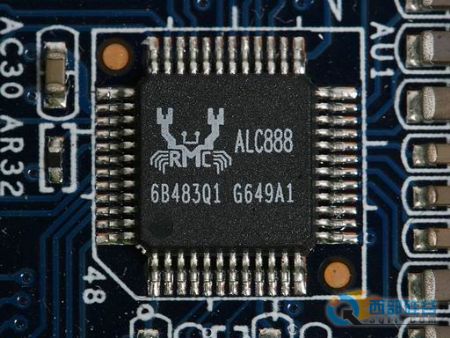

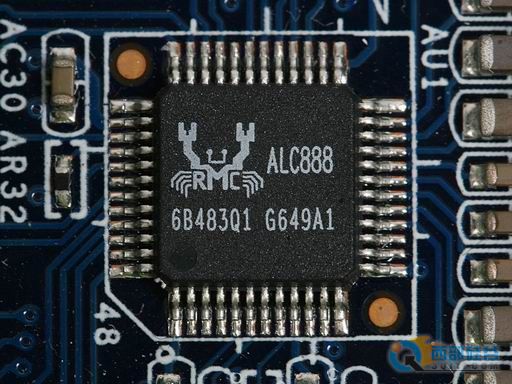

TF560-A2+主板继续使用高端必备的ALC888声卡芯片，为用户提供7.1声道的HD Audio音频，不但拥有独立声卡的音质而且还不用为在Vista系统下找不到驱动而发愁。

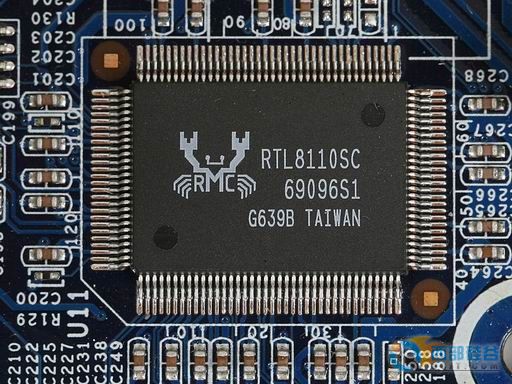

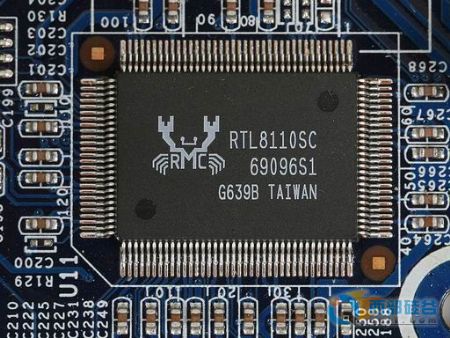

TF560-A2+主板还选择了RTL8110SC硬网卡芯片为用户提供稳定、强劲的网络支援，即使是需要服务器级的千兆网络也同样难不倒它，因为它就是一颗1000/100/10M自适应的服务器级网络芯片。

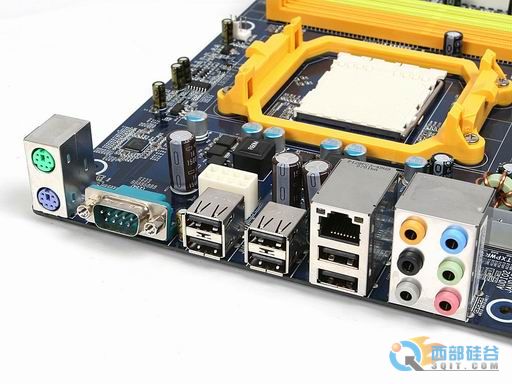

I/O科学严谨，去除老掉牙的并口，而USB2.0接口则从四组增加到六组，这才是现代主板应该具备的特征。扩展接口亮晶晶，做工一丝不苟。
我们把TF560-A2+主板的特写看了一遍，相信你的口水已经流了不少了，呵呵！心动更要行动，AM2+箭在弦上，TF560-A2+整装待发。如此的绝配岂容A Fans错过？
