集成市场在DIY市场永远占据着相当的市场份额，芯片组厂商也乐而不疲地推出一代接一代更高性能的集成芯片线，NVIDIA自5月推出采用GeForce 7Series显示核心新集成芯片组MCP68，支持DX9.0C，支持Shader Model3.0，在显示输出方面加入了对HDMI接口、HDCP高清版权保护技术的支持。在延续NV集成主板超频性价比高传统的同时又增加了对高清视频的支持。
作为NV的战略合作伙伴，映泰率先推出T系列的MCP68系列主板，包括采用MCP68PV的TF 7050-M2和MCP68S的TF 7025-M2，无论是在超频性价比上还是在DIY性能上这两款主板都有着高人一头的本领。

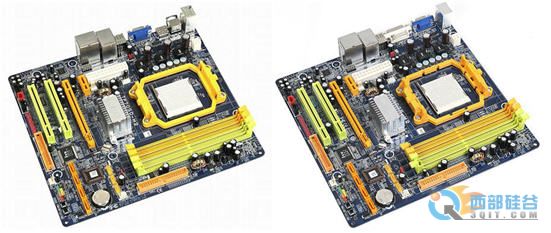

上图便是映泰两款T系列MCP68主板的玉照，左侧为TF7050-M2，基于NV MCP68PV+630A单芯片组；右侧为TF7025-M2，基于NV MCP68S+630A单芯片组。两款主板都支持AMD AM2双核、单核速龙和闪龙处理器，支持4GB的DDR2 800/667/533内存扩展，支持PCI-E全速16X显卡扩展，支持SATAII及多种NV RAID模式。两款主板继承了TForce优秀的超频性能，并有更大的提高，在严谨的做工基础上加入了新鲜血液，成就了众多玩家超频使用的梦想。

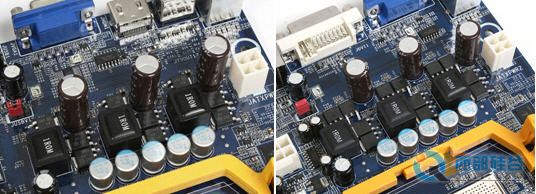

两款主板在CPU供电上稍有不同，都是采用三相供电模式，都采用了强悍的顶级固态电容与KZG顶级防爆电容相搭配，即使在高超频状态下也拥有绝对地稳定性，而全密闭电感线圈更是在确保了输出纯净电流的同时将电磁干扰降到了最小。不同在于TF7050-M2每相回路使用了3个MOS管，组成1+2输出模式；TF7025-M2每相回路使用了4个MOS管，组成2+2输出模式，在超频中TF7025-M2能够小胜也就不足为奇了。总而言之两款主板的供电系统在电流输出上更加稳定、强劲。为整个超频系统打下坚实的基础。

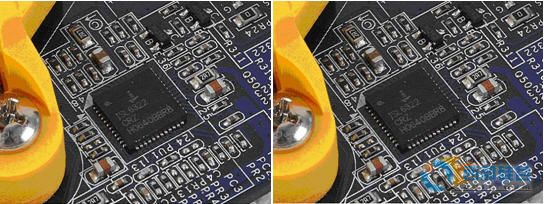

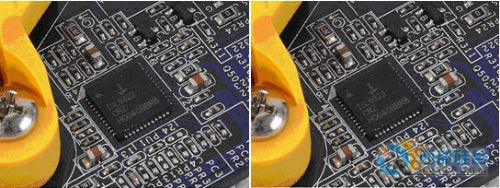

为了更精准地控制电压，映泰在两款主板上不约而同的采用了Intersil公司出品的ISL6322电压控制芯片，该芯片能为桌面电脑、工作站、服务器和工业PC主板的VR11 CPU内核多相变压DC/DC转换器提供控制和开关功能。ISL6322具有2、3、4、5或6相工作能力，适用于灵活电压稳压器设计并且具有精确多相内核稳压、差分远端电压传感、可调精度标准电压偏差。能够在线路电压和负载电流发生突然变化时，加速负载瞬态响应，并减少为CPU供电所需的外部输出电容器的数量。

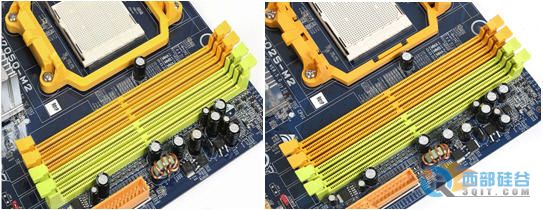

映泰在这两款主板上提供了四条内存插槽，这在集成主板中比较罕见，支持最多4G的533/667/800频率的DDR2内存，加强型内存供电系统在保证内存稳定性的同时更能配合强大的BIOS完成对内存的加压，这是超频必不可少的一项改进，而且同色插槽插双条内存或直接插满四条内存便开启了双通道模式，无须任何多余设置十分方便。

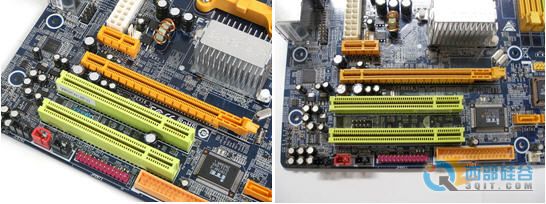

由于MCP68采用了先进的制程工艺，采用同C61一样的单芯片组封装形式，但相对C51的南北桥分离设计来说集成度更高，发热量更低。从而就技术规格来说，MCP68主板整合的最新GF7的GeForce 7050和GeForce 7025显示核心，具备2条像素管线、2个像素单元以及1个顶点单元，核心频率不高，默认出厂频率是425MHz，主板可支持适度的GPU超频，曾有超频玩家超到800多的集成显卡核心超频，3D Mark05得分高达1448分。扩展槽提供了一组PCI-E×1、一组全速PCI-E×16、两组PCI使得两款主板的扩展性能不弱；在磁盘性能方面，由于整合了全新的nForce630A南桥芯片，MCP68芯片组将会提供4个SATA2接口以及支持RAID 0/1/0+1/5这四种磁盘阵列模式。其他方面，两款主板还支持ALC888带来的7.1HD Audio顶级音效和RTL8111B千兆PCI-E网卡以及10个USB2.0接口。强悍的性能加上强大的BIOS功能也是成就两款主板快速走红的重要因素。

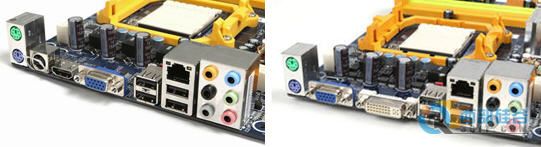

I/O面板方面两款主板的走向区分开了，TF7050-M2主板非常超前，该主板除了提供常见的PS/2、音频和网络等传统接口外，还提供了HDMI，VGA和TV-OUT接口，很明显是针对组建HTPC玩家设计的；而TF7025-M2主板则以实用为主了，除了提供常见的PS/2、音频和网络等传统接口外，就是用DVI接口替代了TF7050-M2的HDMI和TV-OUT接口，对于游戏玩家来说TF7025-M2更加实用些。

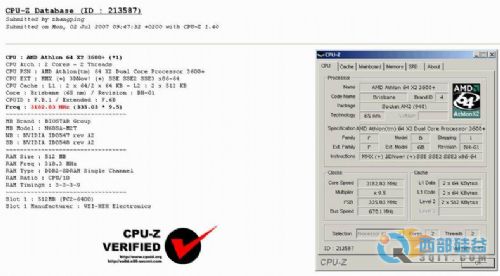

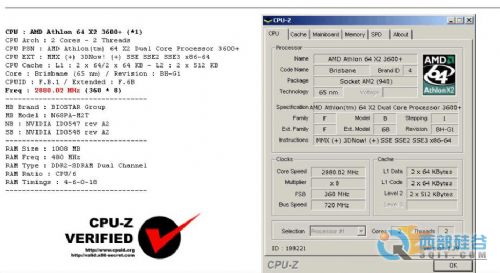

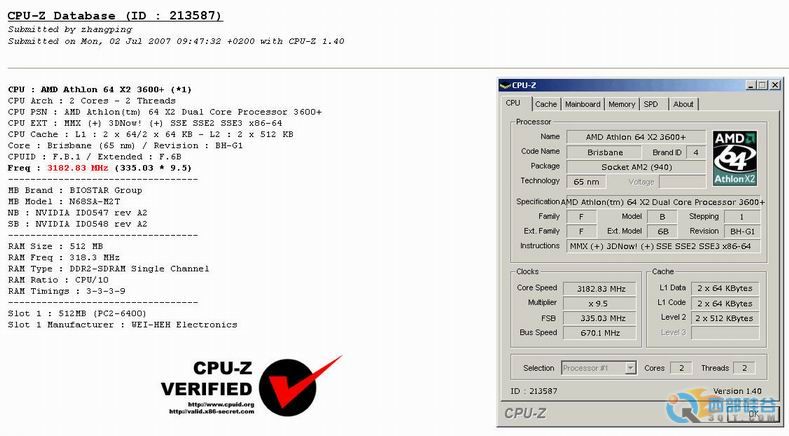

TF7050-M2和TF7025-M2都有着令人称道的超频能力：

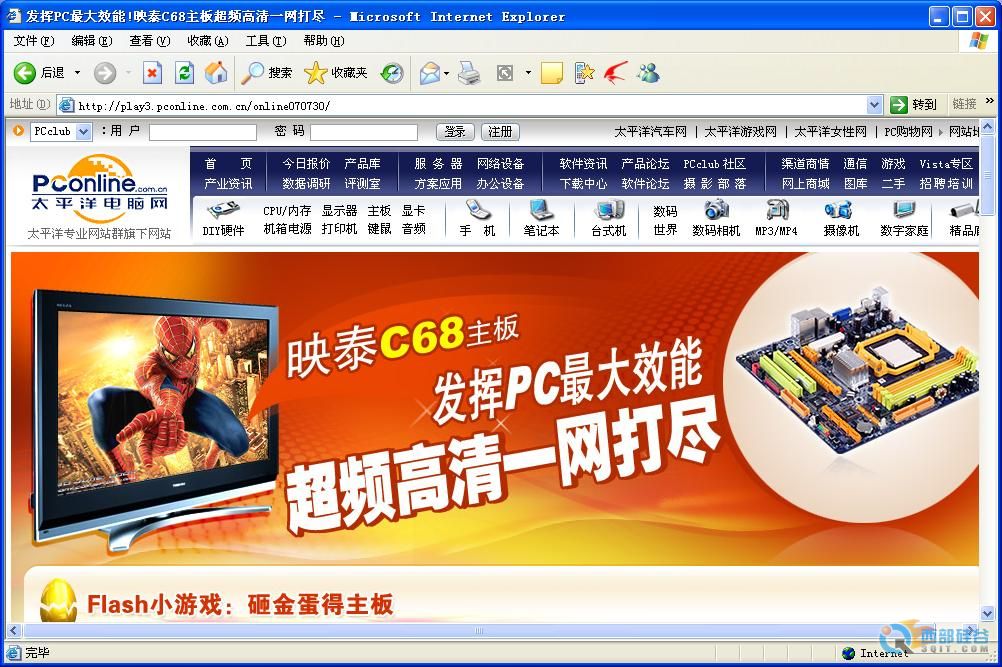

映泰也在全国各大网站也推出相关的MCP68专题，映泰联合太平洋网推出MCP68的专题活动“映泰C68主板，超频高清一网打尽”。网友可以了解到更多的MCP68资讯和超频视频性能应用，运气好的朋友还能够得主板，欢迎大家踊跃参加。
映泰的TF7050-M2和TF7025-M2不但功夫了得，而且也受到了映泰的鼎力支持，选择它是睿智的。
