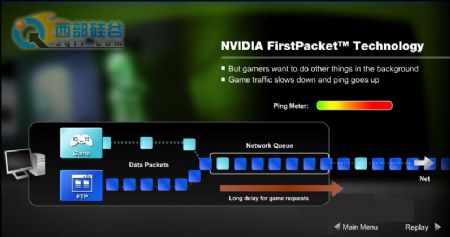

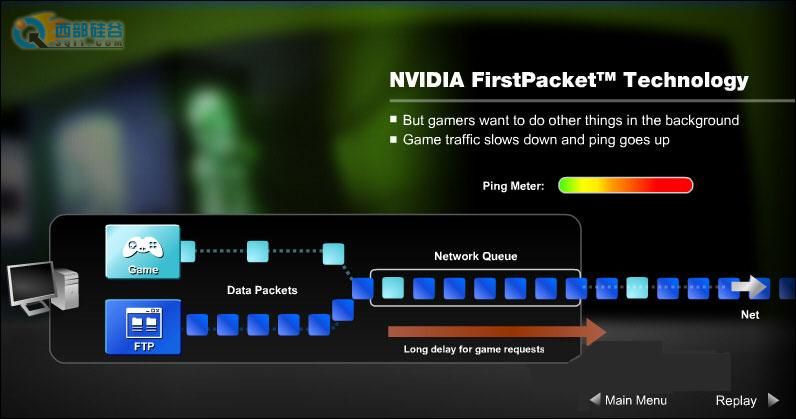

nVIDIA FirstPacket技术是nVIDIA nForce 500系列高端主板提供的一个全新特性,原来只有NF570和NF590才拥有。利用FirstPacket技术,用户可以为特定应用设置一个专用的高优先级传输队列,从而提高网络游戏和其他时延敏感型业务的性能。也就是说,系统将优先传输时延敏感型数据包,快速响应该应用的请求。下图演示了在一个典型的系统中,处于同一个传输队列中的FTP数据包可能影响游戏数据包的传输速率。
FirstPacket技术有助于提升任何倾向于发送小型数据包,并且要求有限端到端时延的应用的性能。任何网络游戏,以及基于IP的语音业务、基于IP的视频业务和任何交互式应用(网络会议,如WebEx)都能获益良多。
为了支援将要到来的AM2+平台,NV适时推出新一代的MCP65系列芯片组,全面取代MCP55系列,尽管经典的NF550只能活动记忆中,不过映泰在第一时间就推出了取代NF550的TF560-A2+,采用MCP65GT芯片组,支持AM2、AM2+双平台。它也顺其自然的成为了目前市场上首款支持未来AM2+处理器和nVIDIA FirstPacket技术双改进的超频主板。

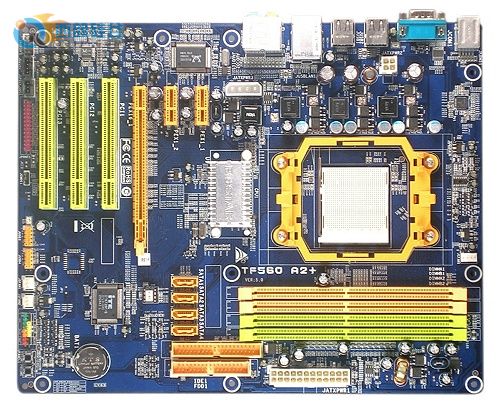

映泰TF560-A2+主板仍然采用的是大家所熟悉的TForce系列惯用的ATX版型蓝色PCB设计,布局和先前的TF520有几分相似,同样属于T系列。主板采用的是nForce560(MCP65GT)芯片组,支持下一代K10 AM2+处理器和目前AM2接口的Sempron、Athlon 64、Athlon 64 X2、Athlon 64 FX处理器。

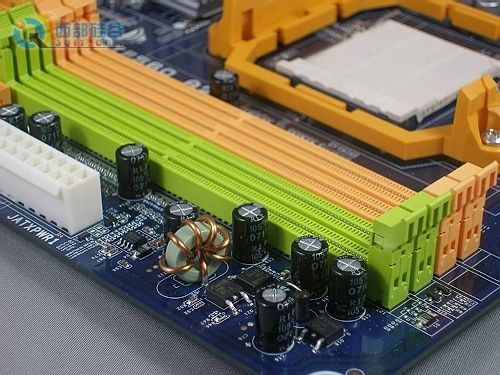

主板采用主流三相供电设计,大量的固态电容和全封闭电感,并且每相配备MOS管数为2+1,在超频时更能提升供电强度,在经典的TForce550 SE上得到了印证。

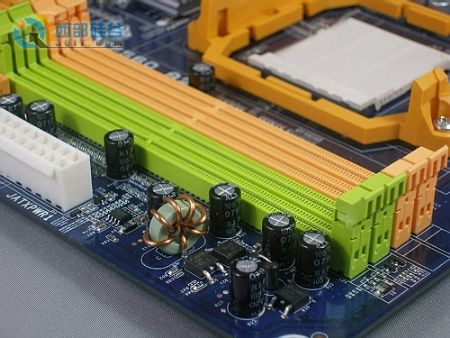

主板提供4个DIMM插槽,每个DIMM插槽支持256/512MB & 1GB/2GB DDR2,最大容量为8GB,双通道DDR2内存模组,支持DDR2 533/667/800,不支持Registered DIMM和ECC DIMM。

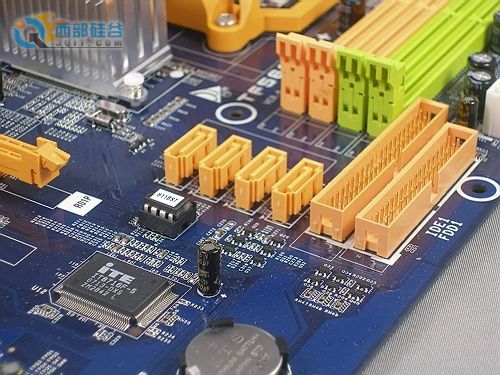

主板整合IDE控制器,提供1个IDE接口,支持Ultra DMA 33/66/100/133总线控制模式,支持PIO模式0~4。整合串行ATA控制器,提供4个SATAII接口,数据传输达3Gb/s,符合SATA Version 2.0规范。并且还具有独立的开关/重启按钮。

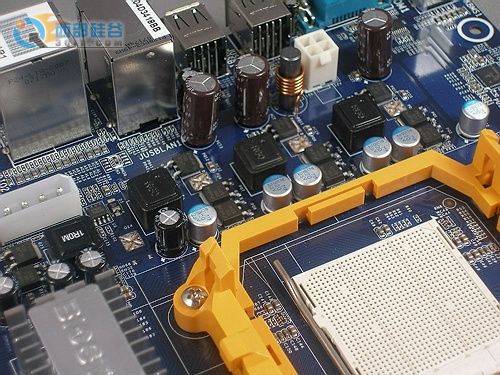

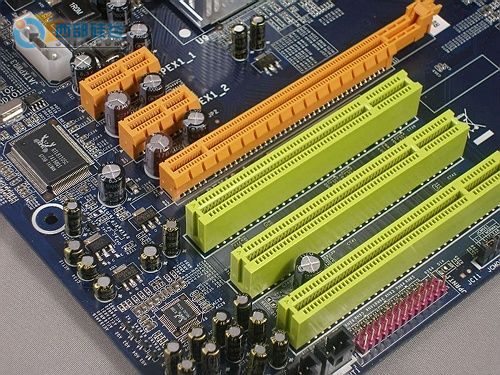

主板提供1条PCI-E X16显卡插槽,2条PCI-E X1和3条PCI插槽。而且考虑到现在高端显卡降价跳水,性价比颇高而对供电要求急速提升的因素,TF560-A2+主板加强了扩展插槽的供电系统。通过上图便可清晰看到由外接4PIN供电,多颗滤波电容、扼流线圈和MOS管组成的扎实的扩展槽供电系统,您大可放心的选用现今最高端的显卡。

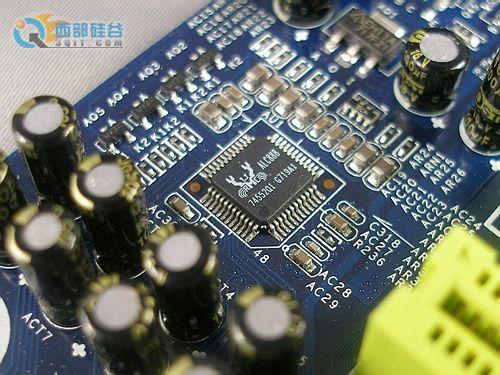

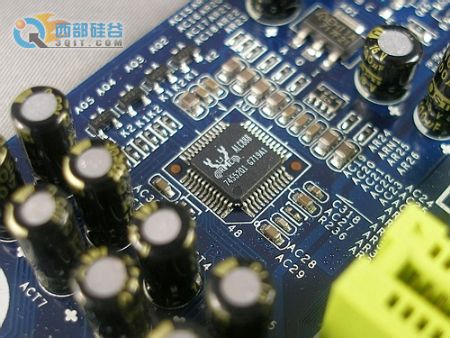

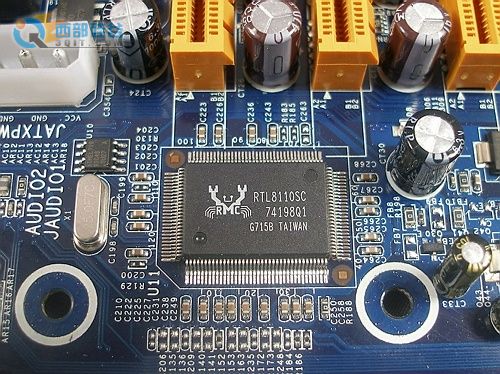

TF560-A2+主板继续使用高端必备的ALC888声卡芯片,为用户提供7.1声道的HD Audio音频,不但拥有独立声卡的音质而且还不用为在Vista系统下找不到驱动而发愁。TF560-A2+主板还选择了RTL8110SC网卡芯片为用户提供稳定、强劲的网络支援,即使是需要服务器级的千兆网络也同样难不倒它,因为它就是一颗1000/100/10M自适应的服务器级网络芯片,配合NVIDIA FirstPacket技术使得映泰TF560-A2+主板在网络性能上高人一头,吒人一臂。

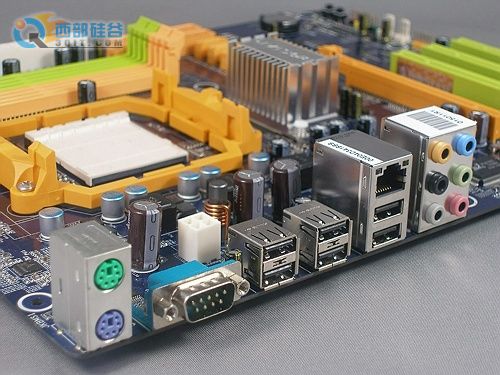

TF560-A2+主板的I/O接口设计科学严谨,去除老掉牙的并口,而USB2.0接口则从四组增加到六组,这才是现代主板应该具备的特征。扩展接口亮晶晶,做工一丝不苟。
映泰的TF560-A2+主板在多项革新和对新品处理器的支持下迅速地占领了市场。699元的价格更是吸引人的眼球。
