现在的DIY市场，最受消费者关注的莫过于nVIDIA MCP73整合芯片组，这是nVIDIA向Intel发出新一轮的挑战，也是Intel平台上的历史性变革。用户再也不必担心自己脆弱的集成显卡负担不起大型的3D场面，如今低端用户也能够享受到游戏的畅快。不得不说MCP73的面世的最大受益方就是消费者。
随着MCP73芯片组的相关的产品陆续登陆市场，继主板大厂杰微到货一款高端的JWN73PV主板后，目前一款更加廉价的MCP73主板JWN73VM已经全面到货，不过从实用角度以及应用方面来说，这款主板并未有太多的改动，只低预算的朋友最佳选择！外包装设计上，杰微采用蓝色与黑色的清爽设计，这个设计与其内部板卡设计配色一致，可见考究之处，而且上市价仅499元。
杰微JWN73VM主板依旧采用小板设计。整体布局上，延续杰微的传统风格，条理有序。深蓝色的PCB板搭配黑色的插槽，显得非常的大气清爽， 是一款个性十足的欧式风格的主板。JWN73VM基于GeForce 7050+610i芯片组，内置GeForce7050显卡，能够完整支持DirectX

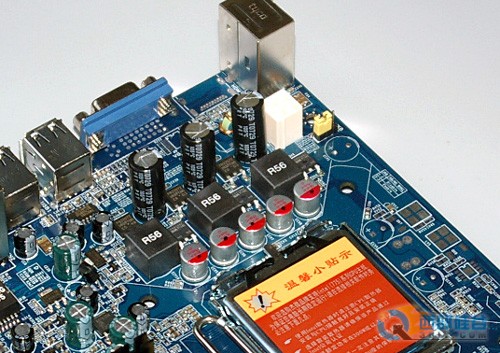

主板供电部分采用了常见的三相供电设计，前后级滤波电容采用高品质固态电容和红宝石铝解电容，搭配R56全封闭式电感线圈，再搭配每相配备2个MOS管。如此强大稳定的阵容，确保CPU稳定运行的同时还为主板提供了一定超频能力。配合BIOS丰富的超频设置，相信用户可以获得一个满意的超频性能。

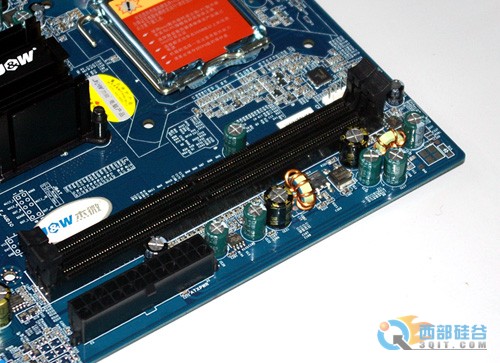

杰微JWN73VM主板提供2条内存插槽，支持单通道DDR2 667MHz内存规格，最大允许扩展至

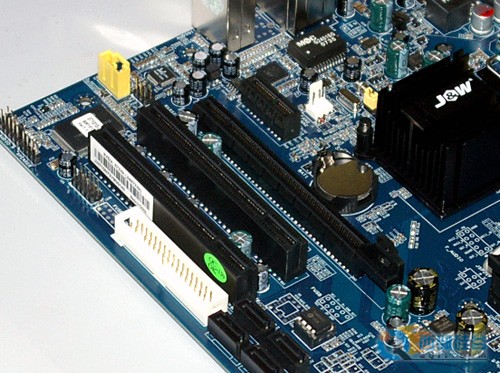

除了整合显示核心外，扩展槽部分给出了1条PCI-E×16的显卡接口，并且完全支持DX10显卡；另外还带有2条PCI接口、1条PCI-E×1。
磁盘性能上，杰微JWN73VM主板提供4个SATAII接口，支持300MB/s传输速率，支持RAID 0/1磁盘阵列模式。提供一个IDE接口，USB2.0接口的数量为8个，作为一款整合主板，它拥有了我们日常所需要的全部功能。
功能上，板载ALC883高晰声卡和Marvell的88E8053千兆网卡，也满足用户的需求。

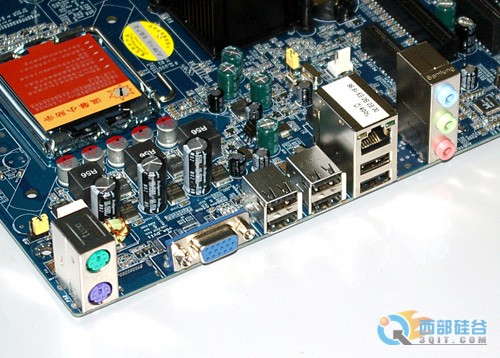

杰微JWN73VM端口方面提供了相对简洁的选择，只提供VGA视频接口。
杰微JWN73VM在做工上相当到位，细微处的焊点处理得当。主板背部在热量集中区域采用了大幅的锡条辅助散热。作为一款定位在中低端市场的IGP主板，不仅从用料还是做工上，还是整体在性能上的表现都是令人满意的，非常值得关注。
