08年的整合主板，780G与MCP78是大家常拿来比较的，780G用性能说话，而MCP78在节能方面有着780G无可比拟的优势。780G并没有类似于Hybrid Power这样的技术点的加入，这将使得在未来的节能竞争中，MCP78将占得先机，尤其以前瞻性的眼光来看，随着显卡性能的发展，Hybrid Power的应用将会越来越广泛，而普及程度也会加大，而Hybrid Power的基础是需要支持这个技术的主板，较具前瞻性的国内知名品牌杰微，正是看中了MCP78S和今后NVIDIA主板的发展优势，再推出一款8200新品，名为JWN78AP，上市价格仅599元，在同等价格的中，规格较高的MCP78S产品。
（图一）
MCP78主板可以称之为NV的技术革新，首先具备了混合SLI技术可以将整合的GF8200显卡与独立显卡共同处理，达到更高的视觉效果。其二，除了混合SLI之外，还具备智能SLI技术，该技术可以在用户不需要处理3D图形时仅用整合显卡工作，这样可大大降低功耗。其三，MCP78板载了GeForce 8200显示核心，具有16个流处理器，支持Direct10.0、SM4.0、PureVideo HD硬件高清解码技术、Blu-ray和HD-DVD，其3D处理能力有很大提升。
（图二）

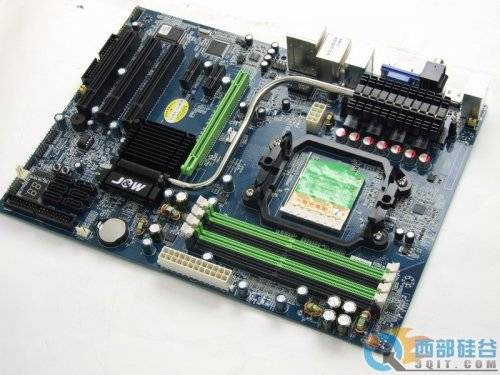

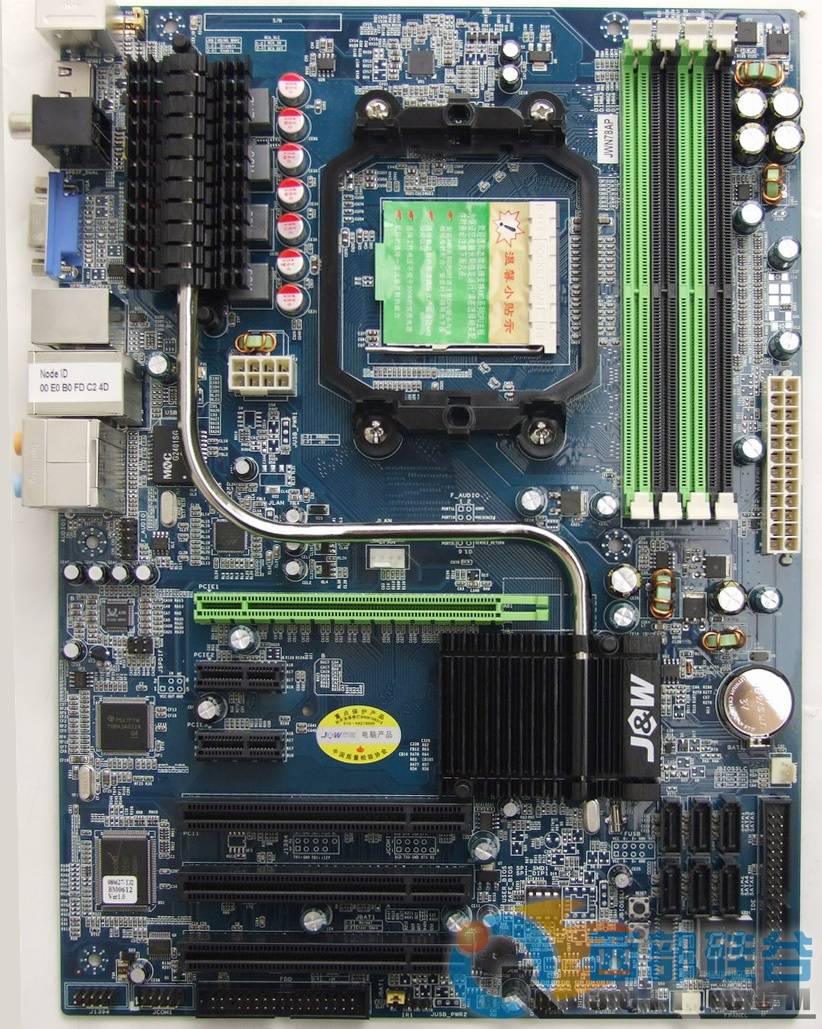

杰微JWN78AP采用了蓝绿色大板设计，配以银色豪华散热管和黑色散热模块，主板的整体色彩搭配，看起来清新、别具一格，黑绿色的插槽成为点睛之笔。
杰微JWN78AP基于NVIDIA MCP78S芯片组设计，集成了GF8200显示核心,支持最新的DX10以及智能Hybrid SLI技术的“GeForceBoost”和“HybridPower”,并且核心内置第三代PureVideo HD高清硬件解码加速,支持MPEG 2、H.264、VC-1及WMV9高清硬件解码支持AM2以及AM2+接口的处理器，同时支持最新的HT3.0规格,传输速度达5.2GTS。
（图三）

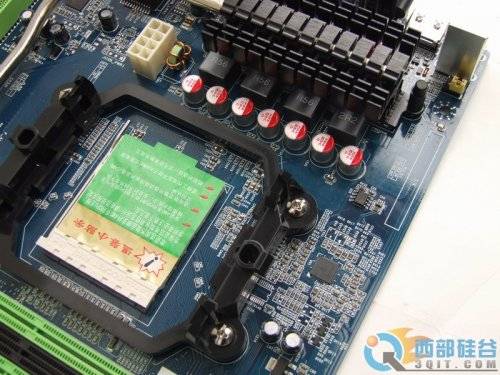

主板CPU部分采用了成熟的四相供电设计，每相搭配2个MOS管，采用了全封闭式电感和富士通固态电容，为处理器提供稳定而纯净的电流。
（图四）

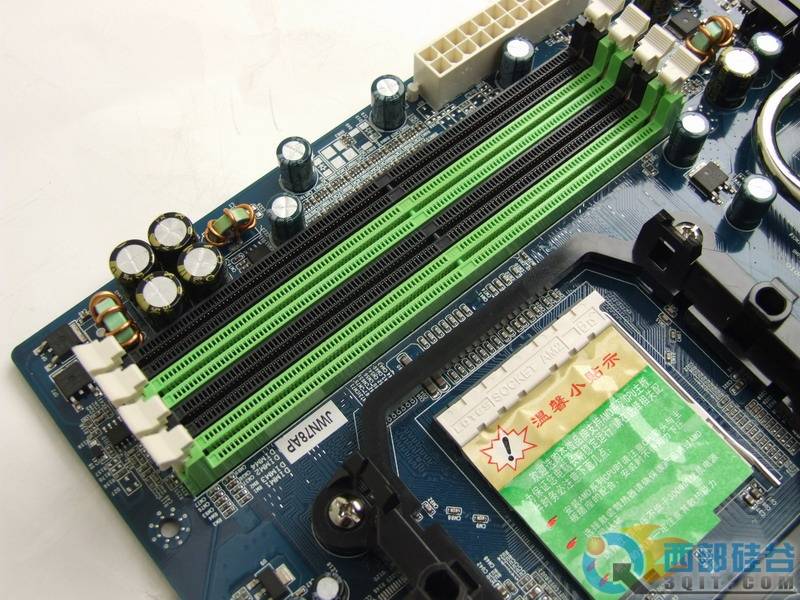

内存方面，主板提供4条DIMM内存插槽，支持DDR2 1066MHz/800MHz/667MHz规格内存，最大容量支持8GB。
（图五）

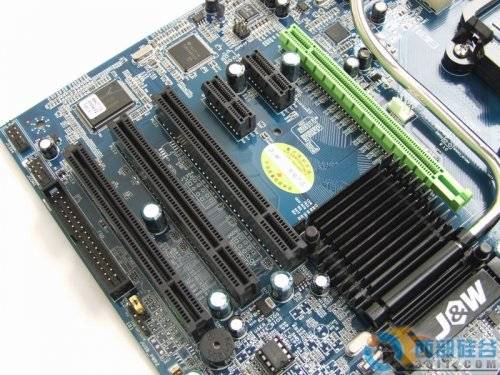

在扩展方面，该主板提供了1条PCI-E x16的独显插槽，配合G84核心的独立显卡，可支持Hybrid SLI功能。另外还提供2条PCI-Express x1插槽和3条PCI插槽，方便用户其他设备的扩展需求。
（图六）
（图七）

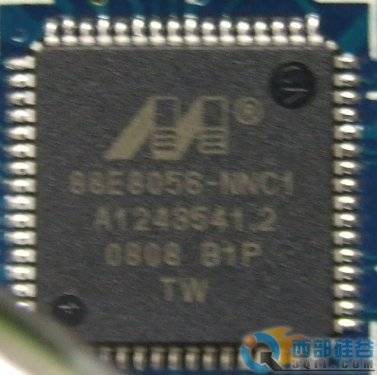

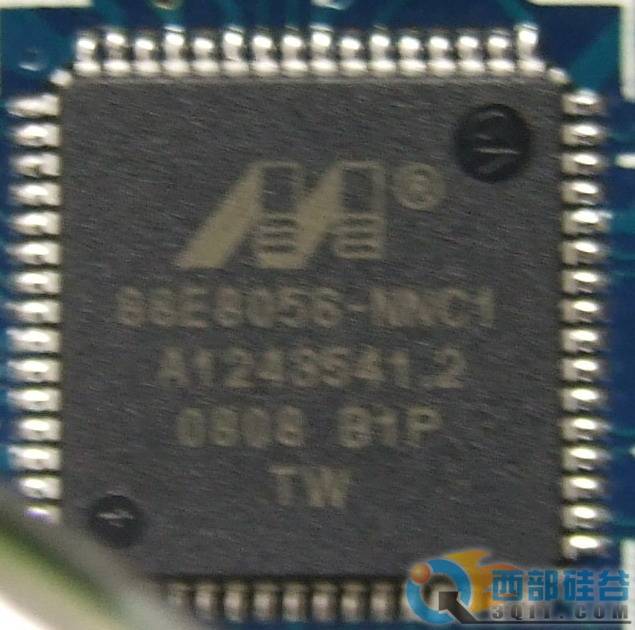

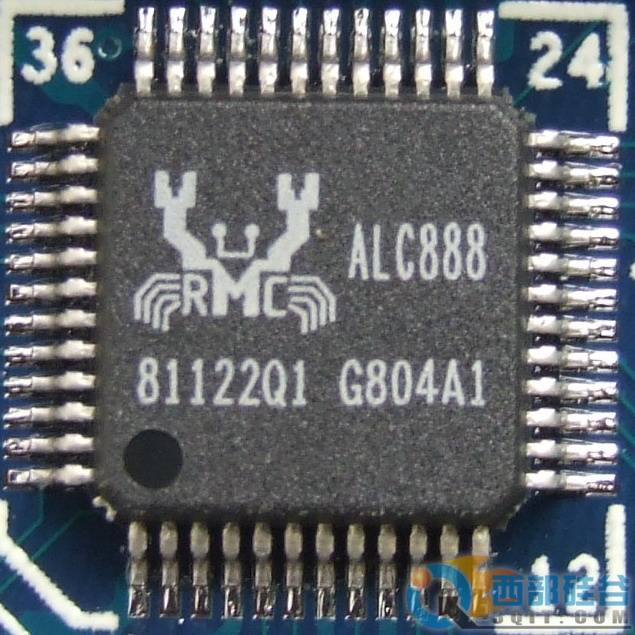

JWN78APSRC 板载了Realtek ALC883音效芯片，可以实现8声道高品质HD音频输出，另外板载了Marvell 88E8056网络控制芯片，可提供千兆网络接入。
（图八）
（图九）

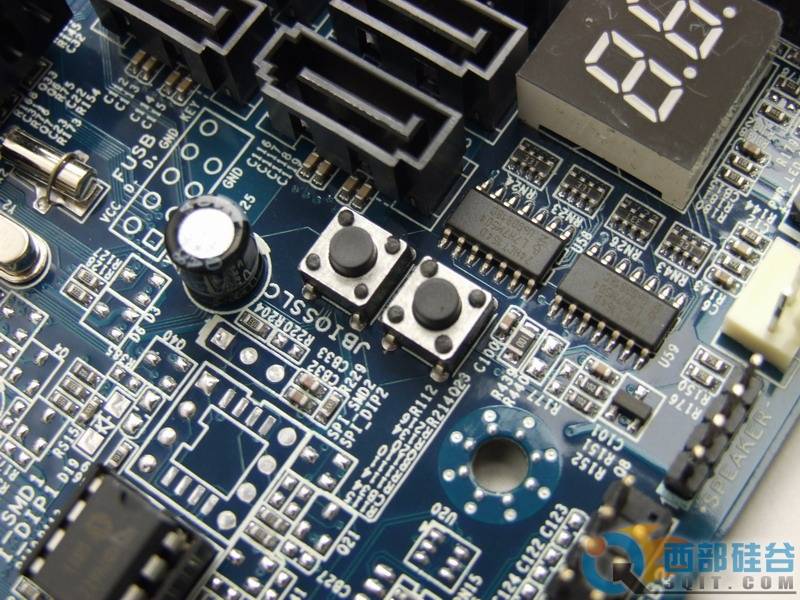

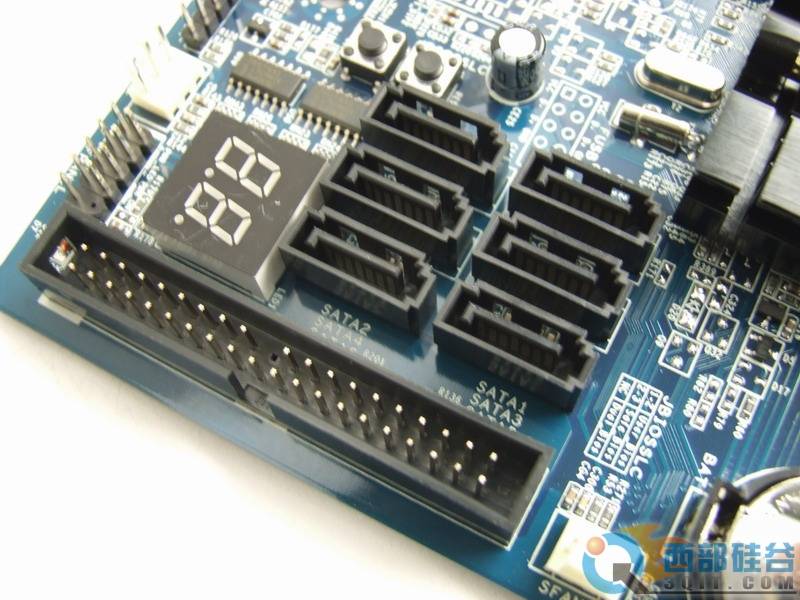

在磁盘接口方面，杰微JWN78AP提供了6个SATA接口，和一个IDE接口，支持RAID 0，1，0+1，5磁盘阵列设置。另外，主板还配备了一个DEBUG诊断灯，及POWER、RESET按键，方便用户裸机操作。
（图十）

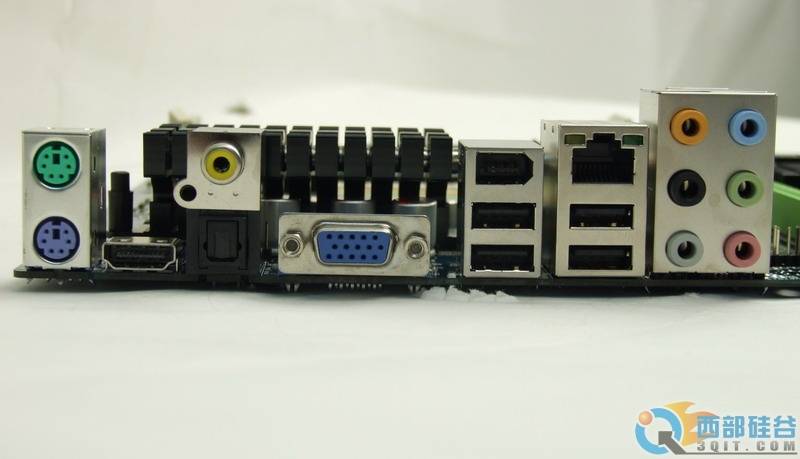

JWN78AP提供的主板接口还是相当丰富的。除了一些常规接口以外，该主板还提供了一个VGA接口和一个高清HDMI数字接口，一个1394接口以及4个USB接口和E-SATA接口，配备了数字同轴/光纤输出，为主板的扩展方面提供了良好的支持。
